Комплект для поворотно-выдвижной двери 350 мм Accuride 1319

Вертикальное и горизонтальное применение

Область применения Для небольших раздвижных дверей
Вес двери ≤5,5 кг
Высота двери Макс. 700 мм (макс. 2300 мм в сочетании с синхронизированным управлением Parallelo)
Толщина двери 16–20 мм
Материал Сталь
Отделка оцинкованная

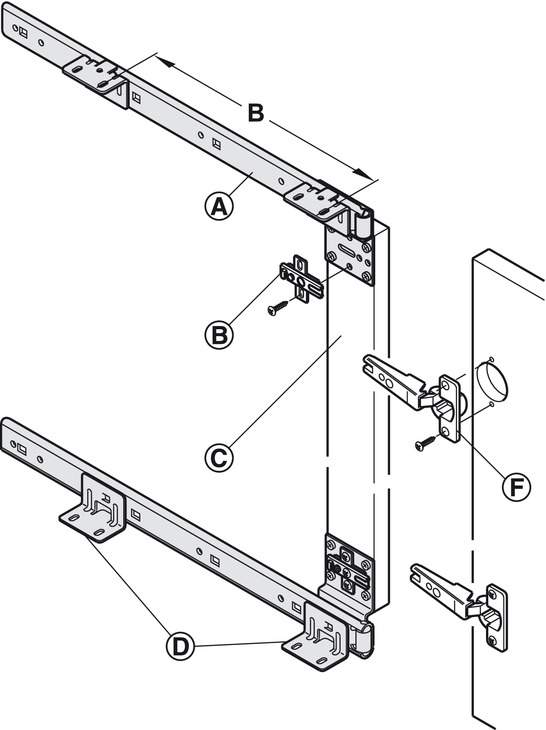

Установите крестообразную монтажную пластину на направляющую. При использовании шарниров Blum Clip Top с креплением чашки Inserta ta крестообразная монтажная пластина должна быть установлена на деревянной стойке.

Размеры приложений и планирования
На месте должна быть изготовлена деревянная распорка для соединения верхней и нижней направляющей: длина = внутренняя высота шкафа - 85 мм

Длина направляющей 350 мм
Dim. B 186 мм
Глубина вставки Макс. 244 мм

Комплектация для одного дверного полотна

1 пара направляющих
4 монтажных кронштейна

Примечание
Скрытые петли с углом раскрытия 95 °, крестообразные монтажные пластины и крышки для крышки сверлильных отверстий не входят в комплект. Пожалуйста, заказывайте отдельно.
Чтобы убедиться, что дверь движется параллельно, закажите синхронное управление Accuride 1316 Paralello.
